STM32跑马灯实验实践

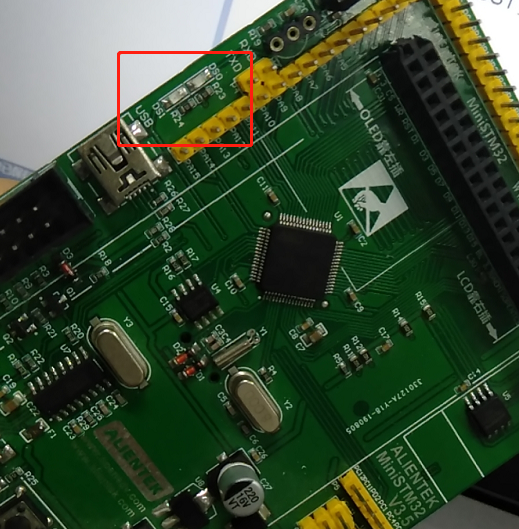

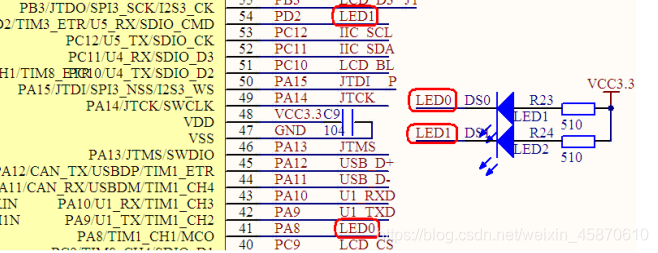

在进行STM32跑马灯实验之前，我们需要了解硬件和软件的实现细节。硬件部分仅使用了DS0和DS1两个LED模块，这些模块已经在ALIENTEK MiniSTM32开发板上预先连接好了。具体来说，DS0接口连接了PA8引脚，DS1接口连接了PD2引脚。因此，在硬件布局上，我们无需进行额外的连接或调整。

软件实现则通过编写主程序实现了对LED灯的控制。以下是主要的代码片段：

#include "sys.h"#include "usart.h"#include "delay.h"#include "led.h"int main(void){    Stm32_Clock_Init(9);  // 系统时钟初始化    delay_init(72);       // 延时初始化    LED_Init();           // 初始化与LED连接的硬件接口    while(1){        LED0=0;          // 控制DS0灯灭        LED1=1;          // 控制DS1灯亮        delay_ms(300);    // 延时300ms        LED0=1;          // 控制DS0灯亮        LED1=0;          // 控制DS1灯灭        delay_ms(300);    // 延时300ms    }}

程序中通过不断切换LED0和LED1的状态，实现了跑马灯的闪烁效果。LED0对应DS0，LED1对应DS1。代码结构清晰，逻辑简单易懂。

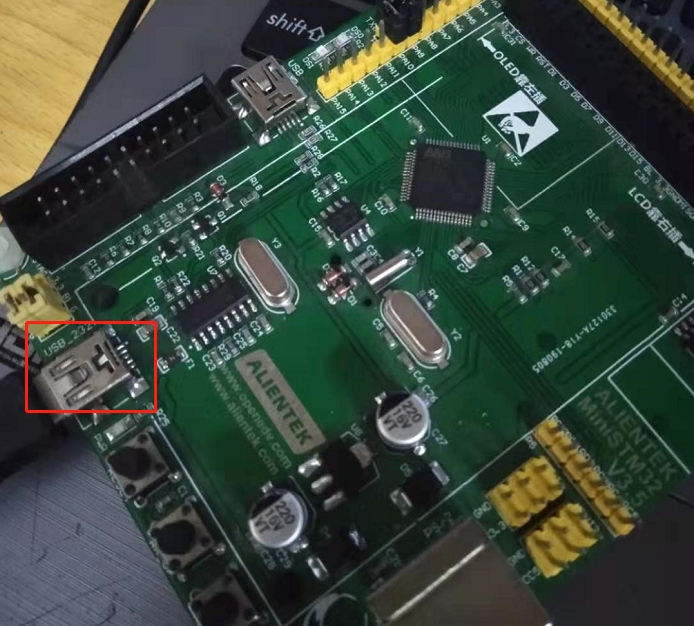

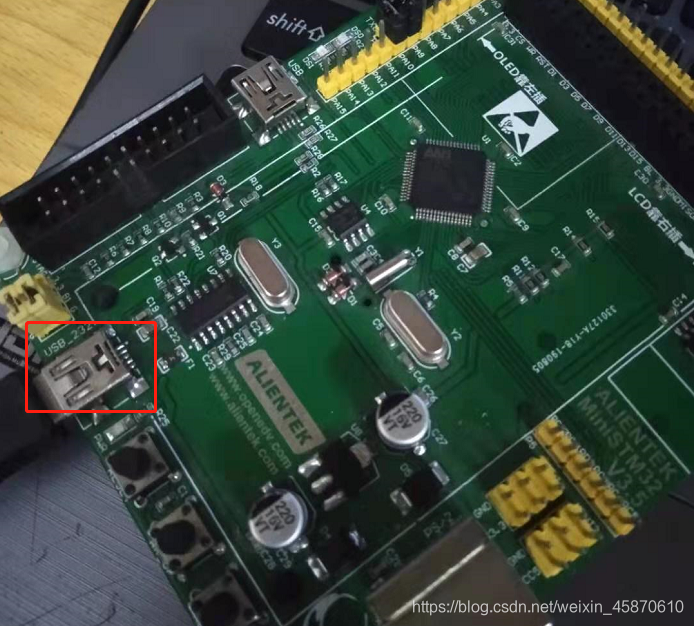

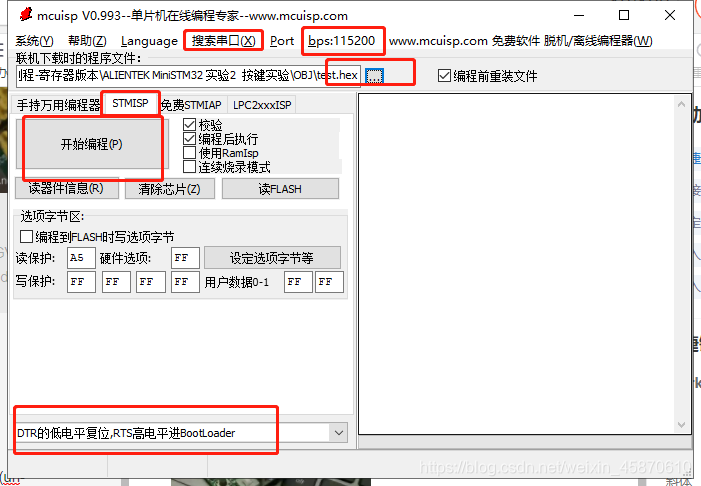

在实际使用MCUISP进行程序烧录时，需要注意以下几点：

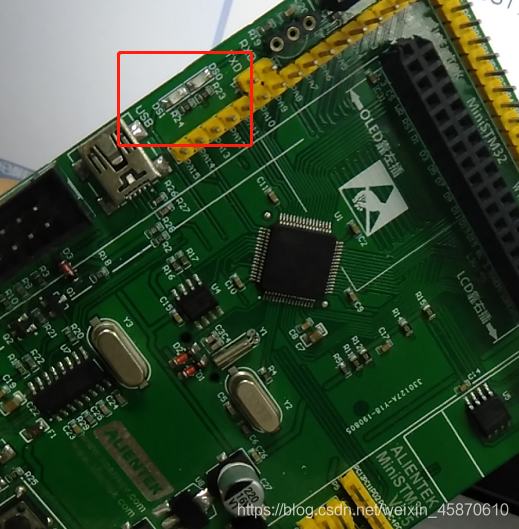

通过以上步骤，我们可以轻松完成STM32跑马灯实验。实验成功后，会观察到DS0和DS1两个LED灯依次亮灭的运行效果。

这个实验不仅能够帮助我们理解LED控制的基本原理，还能加深对STM32微控制器编程能力的掌握。
